你所在的位置: 網站首頁 -> 襯膠襯氟閥門 > 襯膠閥門

升降式襯膠止回閥

  • 產品介紹
  • 型號意義
  • 產品結構/安裝尺寸
  • 故障原因及排除方法

產品關鍵字:升降式襯膠止回閥,襯膠止回閥,升降式止回閥,止回閥



H41J升降式襯膠止回閥專用于控制一般腐蝕性介質,閥體內腔表面覆有可供選擇的各種橡膠,具有強度高、耐腐蝕性能好的特點;適用于不同工作溫度和流體管路,防止各類管路或設備上的介質逆流的單向啟閉。



止回閥是一種依靠介質本身的流動而自動啟閉閥瓣用來阻止介質逆向流動的自動閥門。



材料:

閥體、閥蓋:鑄鐵、球墨鑄鐵

襯里:橡膠

閥瓣:碳鋼完全包覆橡膠



適用溫度:≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級:PN(MPa) 0.6 1.0 1.6





設計標準
GB12236
結構長度
GB12221
法蘭標準
GB4216



安裝注意事項:
放置管道時應注意使對夾式止回閥的通過方向與流體流向一致;
安裝在垂直放置的管路中。對于水平放置的管路,垂直放置對夾式止回閥;
在對夾式止回閥和蝶閥之間使用一個伸縮管,千萬不要將其與其它閥門直接相連;
在閥板操作半徑范圍內,避免加入管接頭和阻塞物;
不要在對夾式止回閥的前面或者后面安裝一個變徑管;
在彎頭附近安裝對夾式止回閥時,要注意留有足夠大的空間;
在水泵出口安裝對夾式止回閥時,至少流出六倍閥門直徑的空間以保證蝶板最終受到流體作用。





中國.上玉集團有限公司是專業生產襯膠閥門的廠家,升降式襯膠止回閥訂貨須知:
一、①升降式襯膠止回閥產品名稱與型號②升降式襯膠止回閥口徑③升降式襯膠止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的升降式襯膠止回閥型號,請按升降式襯膠止回閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上玉集團的專家為您審核把關。
感謝您訪問上玉集團公司網站,如有任何疑問您可以撥打我們的全國熱線電話:400-887-6587,我們一定會盡心盡力為您提供優質的服務。

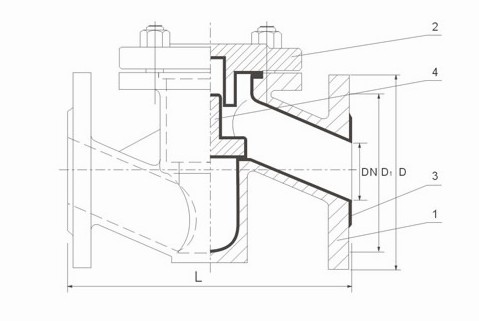

公稱通經 L D D1 D2 f b Z-φd D D1 D2 f b Z-φd
DN(mm) NPS(inch) PN1.0MPa PN1.6MPa
15 1/2 130 95 65 45 2 14 4-φ14 130 95 65 2 14 4-φ14
20 3/4 150 105 75 55 2 16 4-φ14 150 105 75 2 16 4-φ14
25 1 160 115 85 65 2 16 4-φ14 160 115 85 2 16 4-φ14
32 5/4 180 135 100 78 2 18 4-φ18 180 135 100 2 18 4-φ18
40 3/2 200 145 110 85 3 18 4-φ18 200 145 110 3 18 4-φ18
50 2 230 160 125 100 3 20 4-φ18 230 160 125 3 20 4-φ18
65 5/2 290 180 145 120 3 20 4-φ18 290 180 145 3 20 4-φ18
80 3 310 195 160 135 3 22 4-φ18 310 195 160 3 22 4-φ18
100 4 350 215 180 155 3 22 8-φ18 350 215 180 3 24 8-φ18
125 5 400 245 210 185 3 24 8-φ18 400 245 210 3 26 8-φ18
150 6 480 280 240 210 3 24 8-φ23 480 280 240 3 28 8-φ23
200 8 600 335 295 265 3 26 8-φ23 495 335 295 3 30 12-φ23
250 10 622 390 350 320 3 28 12-φ23 622 405 355 3 32 12-φ25
300 12 698 440 400 368 4 28 12-φ23 698 460 410 4 34 12-φ25
350 14 787 500 460 428 4 30 16-φ23 787 520 470 4 38 16-φ25
400 16 914 565 515 482 4 32 16-φ25 914 580 525 4 40 16-φ30
450 18 978 615 565 532 4 32 20-φ25
500 20 978 670 620 585 4 34 20-φ25

升降式襯膠止回閥常見故障有
①閥瓣打碎;②介質倒流。
引起閥瓣打碎的原因是
止回閥前后介質壓力處于接近平衡而又互相拉鋸的狀態,閥瓣經常與閥座拍打,某些脆性材料(如鑄鐵、黃銅等)做成的閥瓣就被打碎。
預防的辦法是采用閥瓣為韌性材料的止回閥。
介質倒流的原因有
①密封面破壞;②夾入雜質。修復密封面和清洗雜質,就能防止倒流。
