產品關鍵字：衛生級隔膜閥,隔膜閥,襯膠隔膜閥
衛生級隔膜閥SEG41W專用于控制制藥、飲用食類介質的各類管道或設備上作啟閉及節流用。
設計與制造：BS5156
結構長度：BS5156
法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004
適用溫度：≤120℃、≤150℃(按照隔膜材料)
壓力等級：PN(MPa) 0.6 1.0 1.6
衛生級隔膜閥材料：
閥體：不銹鋼
閥蓋：不銹鋼
閥瓣：不銹鋼
食品級隔膜：無毒橡膠
閥桿：不銹鋼
手輪：鑄鐵、不銹鋼
衛生級隔膜閥測試：
襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1
附2、由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。
附3、視膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點。
附4、由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和最小的關閉力。
中國.上玉集團有限公司是專業生產襯膠閥門的廠家，衛生級隔膜閥訂貨須知：
一、①衛生級隔膜閥產品名稱與型號②衛生級隔膜閥口徑③衛生級隔膜閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的衛生級隔膜閥型號，請按衛生級隔膜閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們上玉集團的專家為您審核把關。
感謝您訪問上玉集團公司網站，如有任何疑問您可以撥打我們的全國熱線電話:400-887-6587,我們一定會盡心盡力為您提供優質的服務。
|

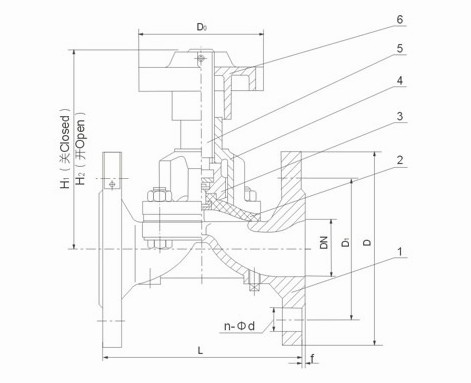

DN |
公稱壓力 |
工作壓力 |
L |
D |
D1 |
n-Фd |
f |
H1 |
H2 |
D0 |
質量 |
|
15 |
1.6 |
1.6 |
108 |
95 |
65 |
4-14 |
2 |
84 |
92 |
66 |
2 |
|
20 |
117 |
105 |
75 |
4-14 |
2 |
93 |
105 |
66 |
3 | ||
|
25 |
127 |
115 |
85 |
4-14 |
2 |
100 |
112 |
66 |
4 | ||
|
32 |
146 |
140 |
100 |
4-18 |
2 |
127 |
144 |
96 |
6.5 | ||
|
40 |
159 |
150 |
110 |
4-18 |
2 |
136 |
156 |
96 |
7.5 | ||
|
50 |
190 |
165 |
125 |
4-18 |
2 |
151 |
177 |
96 |
10.5 | ||
|
65 |
1.0 |
1.0 |
216 |
185 |
145 |
4-18 |
2 |
183 |
213 |
165 |
17.5 |
|
80 |
254 |
200 |
160 |
8-18 |
2 |
190 |
230 |
230 |
25.5 | ||
|
100 |
305 |
220 |
180 |
8-18 |
2 |
242 |
285 |
280 |
36 | ||
|
125 |
356 |
250 |
210 |
8-18 |
3 |
285 |
348 |
280 |
47.5 | ||
|
150 |
406 |
285 |
240 |
8-22 |
3 |
353 |
431 |
368 |
74 | ||
|
200 |
0.6 |
521 |
340 |
295 |
8-22 |
3 |
445 |
537 |
483 |
143 |
安裝與維護:
1．安裝前應仔細核對管路的運行條件是否與本閥規定的適用范圍相符，并應清洗內腔，以防污物卡阻或損傷密封部件。
2．橡膠襯里層合橡膠隔膜表面切勿涂刷油脂類物品，以防橡膠溶脹，影響閥門使用壽命。
3．安裝時不得將線索系結在手輪或閥桿上起吊閥門。
4．手動操作閥門時，不得借助于輔助杠杠，以防扭力過大而損傷驅動部件或密封部位。
5．閥門應存放在干燥通風的室內，嚴禁堆放，庫存閥門的兩端通道必須封口，且啟閉件應處于微開啟狀態。
故障與消除:
1,手輪操作不靈活:原因:A．閥桿變曲B．螺紋損傷
消除方法;A,更換閥桿B,修整螺紋并加潤滑油
2,氣動時閥門不能自動啟閉:原因:A,氣源壓力過低B,彈簧預緊力過大C,橡膠隔膜損壞
消除方法:A,調高供氣壓力B,減少彈簧預緊力C,更換隔膜
3,閥體與閥蓋連接處滲漏:原因:A,連接螺栓松動B,閥體襯膠層破裂
消除方法:A,緊固連接螺栓B,更換閥體
