產品關鍵字：內螺紋隔膜閥,隔膜閥,EG11W內螺紋隔膜閥
EG11W內螺紋隔膜閥專用于控制一般腐蝕性介質，可供各類管路或設備上作啟閉及節流用。
連接形式：內螺紋
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級：PN(MPa) 0.6 1.0 1.6
材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼、不銹鋼
手輪：鑄鐵
測試：
襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1
結構特點：
隔膜閥是一種特殊形式的截止閥：
1. 彈性密封的開閉件，確保沒有內漏；
2. 流線型的流道，使得壓力損失��；
3. 沒有填料函，因此沒有外漏；
4. 閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;
5. 隔膜可更換，維護費用低；
6. 襯里材料的多樣性，可適用于各種介質，并具有強度高、耐腐蝕性能好的特點。
|
設計標準 |
GB12239 |
|
結構長度 |
GB/T15188.3(N8) |
|
法蘭標準 |
BS4504 |
中國.上玉集團有限公司是專業生產襯膠閥門的廠家，內螺紋隔膜閥訂貨須知：
一、①內螺紋隔膜閥產品名稱與型號②內螺紋隔膜閥口徑③內螺紋隔膜閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的內螺紋隔膜閥型號，請按內螺紋隔膜閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們上玉集團的專家為您審核把關。
感謝您訪問上玉集團公司網站，如有任何疑問您可以撥打我們的全國熱線電話:400-887-6587,我們一定會盡心盡力為您提供優質的服務。
|

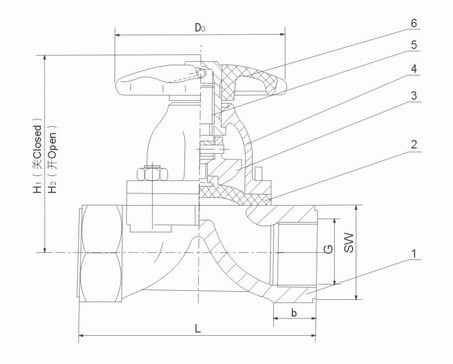

公稱通徑 |
公稱壓力 |
工作壓力 |
L |
SW |
b |
H1 |
H2 |
D0 |
質量 | |
|
DN |
G | |||||||||
|
8 |
1/4 |
1.6 |
1.6 |
50 |
20 |
- |
60 |
66 |
45 |
0.6 |
|
10 |
3/8 |
50 |
24 |
- |
- | - |
45 |
0.7 | ||
|
15 |
1/2 |
65 |
38 |
8 |
84 |
92 |
50 |
0.8 | ||
|
20 |
3/4 |
85 |
40 |
12 |
93 |
103 |
50 |
1.1 | ||
|
25 |
1 |
110 |
48 |
18 |
106 |
120 |
66 |
1.9 | ||
|
32 |
1 1/4 |
120 |
58 |
18 |
137 |
156 |
96 |
3.3 | ||
|
40 |
1 1/2 |
140 |
69 |
18 |
142 |
163 |
96 |
4.2 | ||
|
50 |
2 |
165 |
85 |
20 |
167 |
192 |
96 |
5.8 | ||
|
65 |
2 1/2 |
1.0 |
203 |
60 |
20 |
190 |
225 |
165 |
9.5 | |
|
80 |
3 |
254 |
105 |
32 |
206 |
246 |
230 |
16.2 | ||
安裝與維護:
1．安裝前應仔細核對管路的運行條件是否與本閥規定的適用范圍相符，并應清洗內腔，以防污物卡阻或損傷密封部件。
2．橡膠襯里層合橡膠隔膜表面切勿涂刷油脂類物品，以防橡膠溶脹，影響閥門使用壽命。
3．安裝時不得將線索系結在手輪或閥桿上起吊閥門。
4．手動操作閥門時，不得借助于輔助杠杠，以防扭力過大而損傷驅動部件或密封部位。
5．閥門應存放在干燥通風的室內，嚴禁堆放，庫存閥門的兩端通道必須封口，且啟閉件應處于微開啟狀態。
故障與消除:
1,手輪操作不靈活:原因:A．閥桿變曲B．螺紋損傷
消除方法;A,更換閥桿B,修整螺紋并加潤滑油
2,氣動時閥門不能自動啟閉:原因:A,氣源壓力過低B,彈簧預緊力過大C,橡膠隔膜損壞
消除方法:A,調高供氣壓力B,減少彈簧預緊力C,更換隔膜
3,閥體與閥蓋連接處滲漏:原因:A,連接螺栓松動B,閥體襯膠層破裂
消除方法:A,緊固連接螺栓B,更換閥體
