結構特點：
結構簡單，由優質鋼板焊接而成，具有開啟靈活、無卡阻等特點。配有傳動定位裝置，可隨時根據工況需要確定閘門的開啟角度，調節物料流量。特別適用于無粘度的固體粉料及小于Φ30㎜顆粒料、晶體料的輸送。
性能參數：
|
介質流速 |
適用溫度 |
適用介質 |
|
≤28m/s |
≤300℃ |
晶體料、顆粒物料、粉狀物料 |
工作原理：
扇形閘門由本體、扇形閘板、軸、密封副、執行機構等部件構成。手動或執行機構推動搖桿使扇形閘板沿軸心旋轉開啟，物料隨即下落。待接料裝置滿載后再推動搖桿使扇行閘板復位，關閉截斷下落的物料。
使用說明：
• 安裝時請注意閘門本體上標明介質流向，兩法蘭連接時必須加密封墊片，然后均勻鎖緊螺栓。
• 運行時請辨清扇形閘板開關方向。執行機構請正確接線。
• 若長期存放時應使設備處于關閉狀態，各傳動部位加潤滑油，不允許露天存放或堆置。

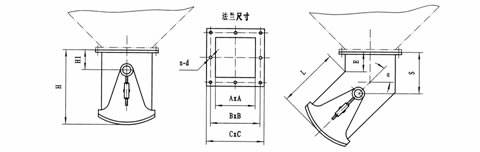

SSF-A外形圖：(手動) SSF-B外形圖：(手動)

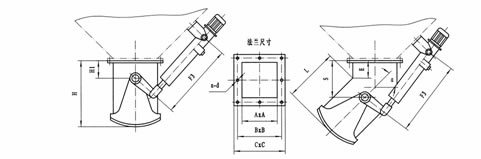

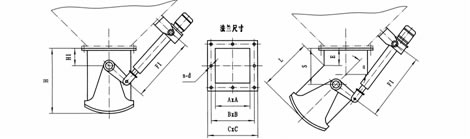

DSF-A外形圖：（電動） DSF-B外形圖：（電動）

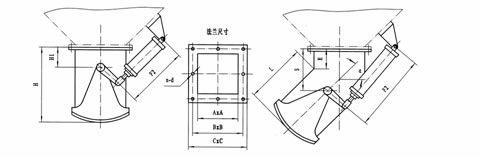

QSF-A外形圖：（氣動） QSF-B外形圖：（氣動）
YSF-A外形圖：（電液動） YSF-B外形圖：（電液動）
S/D/Q/YSF---A/B外形連接尺寸：
|
A×A |
400×400 |
500×500 |
600×600 |
700×700 |
800×800 |
900×900 |
1000×1000 | |||||||
|
B×B |
455×455 |
555×555 |
655×655 |
755×755 |
855×855 |
955×955 |
1070×1070 | |||||||
|
C×C |
500×500 |
600×600 |
700×700 |
800×800 |
900×900 |
1000×1000 |
1130×1130 | |||||||
|
H |
480 |
560 |
620 |
720 |
800 |
880 |
960 | |||||||
|
H1 |
90 |
100 |
120 |
120 |
150 |
150 |
150 | |||||||
|
E |
80 |
100 |
100 |
100 |
120 |
120 |
120 | |||||||
|
n-d |
16-Φ12 |
20-Φ14 |
20-Φ14 |
20-Φ14 |
24-Φ14 |
24-Φ14 |
28-Φ18 | |||||||
|
F1 |
675 |
785 |
885 |
985 |
1120 |
1220 |
1320 | |||||||
|
F2 |
605 |
715 |
815 |
915 |
1020 |
1120 |
1220 | |||||||
|
F3 |
450 |
450 |
580 |
580 |
700 |
700 |
1255 | |||||||
|
a |
45 |
60 |
45 |
60 |
45 |
60 |
45 |
60 |
45 |
60 |
45 |
60 |
45 |
60 |
|
L |
450 |
430 |
550 |
530 |
620 |
600 |
690 |
670 |
750 |
730 |
810 |
790 |
870 |
850 |
|
S |
246 |
187 |
307 |
234 |
349 |
261 |
391 |
288 |
451 |
335 |
493 |
361 |
536 |
408 |
|
電動推桿 |
DTⅠA300-M |
DTⅠA500-M |
DTⅠA700-M | |||||||||||
|
氣動推桿 |
10A-5CBB80B |
10A-5CBB100B |
10A-5CBB125B | |||||||||||
|
電液推桿 |
DYT300 |
DYT500 |
DYT750 | |||||||||||

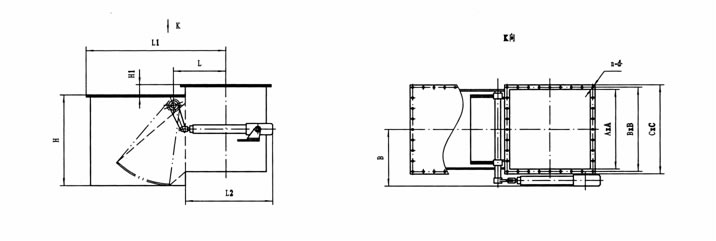

S/D/Q/YSF-C外形圖：
S/D/Q/YSF---C外形連接尺寸：
|
A×A |
400×400 |
500×500 |
600×600 |
700×700 |
800×800 |
900×900 |
1000×1000 |
|
B×B |
455×455 |
555×555 |
655×655 |
755×755 |
855×855 |
955×955 |
1070×1070 |
|
C×C |
500×500 |
600×600 |
700×700 |
800×800 |
900×900 |
1000×1000 |
1130×1130 |
|
H |
540 |
680 |
750 |
900 |
1050 |
1300 |
1500 |
|
H1 |
60 |
70 |
80 |
80 |
90 |
90 |
100 |
|
L |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
|
L1 |
900 |
1050 |
1300 |
1450 |
1600 |
1750 |
1900 |
|
L2 |
1175 |
1220 |
1220 |
1340 |
1340 |
1520 |
1520 |
|
n-d |
16-Φ12 |
20-Φ14 |
20-Φ14 |
20-Φ14 |
24-Φ14 |
24-Φ14 |
28-Φ18 |
|
B |
350 |
400 |
450 |
550 |
600 |
680 |
730 |
|
電動推桿 |
DTⅠA300-M |
DTⅠA500-M |
DTⅠA700-M | ||||
|
氣動推桿 |
10A-5CBB80B |
10A-5CBB100B |
10A-5CBB125B | ||||
|
電液推桿 |
DYT300 |
DYT500 |
DYT750 | ||||
