主要性能參數
| 公稱壓力 |
0.050 |
0.100 |
0.150 |
MPa |
| 殼體試驗壓力 |
0.075 |
0.150 |
0.225 |
| 密封試驗壓力 |
0.055 |
0.110 |
0.165 |
| 工作溫度 |
≤80 |
℃ |
| 使用介質 |
燃氣、其他可燃氣體 |
主要零件材質
| 主要零件名稱 |
材質 |
| 閥體、閥板 |
碳素鋼組合性 |
| 閥桿 |
不銹鋼 |
| 密封圈 |
硅橡膠 |

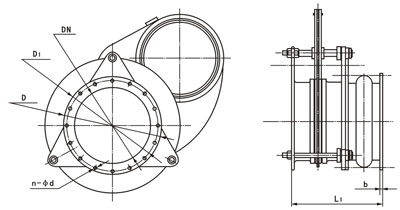

主要外形連接尺寸 (單位：mm)
| 公稱通徑DN |
D |
D1 |
B |
n-φd |
長系列1 |
段系列1 |
| 200 |
320 |
280 |
14 |
8-18 |
500 |
230 |
| 250 |
375 |
335 |
14 |
12-18 |
500 |
250 |
| 300 |
440 |
395 |
16 |
12-22 |
500 |
270 |
| 350 |
490 |
445 |
16 |
12-22 |
500 |
290 |
| 400 |
540 |
495 |
16 |
16-22 |
600 |
310 |
| 450 |
595 |
550 |
20 |
16-22 |
600 |
330 |
| 500 |
645 |
600 |
20 |
20-22 |
600 |
350 |
| 600 |
755 |
705 |
20 |
20-26 |
600 |
370 |
| 700 |
880 |
810 |
20 |
24-26 |
600 |
390 |
| 800 |
975 |
920 |
22 |
24-30 |
600 |
410 |
| 900 |
1075 |
1020 |
22 |
24-30 |
630 |
430 |
| 1000 |
1175 |
1120 |
22 |
28-30 |
630 |
450 |
| 1200 |
1375 |
1320 |
22 |
32-30 |
750 |
470 |
| 1400 |
1575 |
1520 |
26 |
36-30 |
750 |
490 |
| 1500 |
1875 |
1620 |
26 |
36-30 |
750 |
510 |
| 1600 |
1790 |
1730 |
26 |
40-30 |
750 |
530 |
| 1800 |
1990 |
1930 |
26 |
44-30 |
750 |
550 |
| 2000 |
2190 |
2130 |
26 |
48-30 |
750 |
570 |
