法蘭式不銹鋼球閥

  • 產品介紹
  • 型號意義
  • 產品結構/安裝尺寸
  • 故障原因及排除方法

產品關鍵字:不銹鋼球閥,球閥,法蘭式球閥,法蘭式不銹鋼球閥

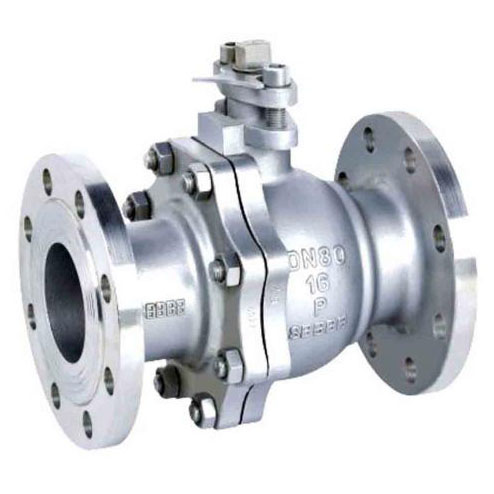

Q41F法蘭式不銹鋼球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用,但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊,易于操作和維修,適用于水、溶劑、酸和天然氣等一般工作介質,而且還適用于工作條件惡劣的介質,如氧氣過氧化氫,甲烷和乙烯等。球閥閥體可以是整體的,也可以是組合式的。 本類閥門在管道中一般應當水平安裝。

Q41F不銹鋼球閥產品特征

公稱壓力:1.6-4.0MPa

適用溫度范圍:-20~232℃~350℃

適用介質:水、油、氣體某些腐蝕性液體



Q41F不銹鋼球閥主要零件材料

適用介質 型號 閥體 球體、閥桿 手柄 密封圈 墊片、填料
水、蒸汽、油品

Q41F-16C

Q41F-25C

Q41F-40C

A105、45 1Cr18/1Cr18Ni9Ti 不銹鋼SS304

聚四氟乙烯PTFE

增強聚四氟乙烯

VUILUK PTFE

對位聚苯PPL

聚四氟乙烯PTFE

對位聚苯PPL

硝酸類

Q41F-16P

Q41F-25P

Q41F-40P

SS304/1Cr18Ni9Ti SS304/1Cr18Ni9Ti
醋酸類

Q41F-16R

Q41F-25R

Q41F-40R

SS316/1Cr18Ni12Mo2Ti SS316/1Cr18Ni12Mo2Ti

Q41F不銹鋼球閥用于Class150~Class1500、PN16~PN100、JIS10K~JIS20K的各種管路上,用于截斷或接通管路中的介質,選用不同的材質,可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質

 Q41F不銹鋼球閥產品特點 1、在各種閥門中,球閥的流動阻力最小,全徑球閥打開時,球體通道、閥體通道和連接管徑相等并成一直徑,介質幾乎可以毫無損失的流過 2、球閥旋轉90°即可全關全開,啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕,便于管道安裝

性能參數

型號 Q41F-16C Q41F-16P
工作壓力(MPa) 1.6
適用溫度(℃) ≤180
適用介質 水、蒸汽、油品 弱腐蝕性介質
材料 閥體、閥蓋 碳素鋼鑄鋼 鉻鎳系不銹鋼
球體、閥桿 鉻/鉻鎳/鉻鎳鉬系不銹鋼 鉻鎳系不銹鋼
密封圈 柔性石墨墊圈/316+柔性石墨墊圈
填料 聚四氟乙烯

Q41F不銹鋼球閥產品采用標準
1、設計制造造GB12235-89
2、結構長度按GB12221-89
3、法蘭尺寸按JB/T79-94
4、閥門檢查和試驗按APID.598



中國.上玉集團有限公司是專業生產不銹鋼閥門的廠家,法蘭式不銹鋼球閥訂貨須知:
一、①法蘭式不銹鋼球閥產品名稱與型號②法蘭式不銹鋼球閥口徑③法蘭式不銹鋼球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的法蘭式不銹鋼球閥型號,請按法蘭式不銹鋼球閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上玉集團的專家為您審核把關。
感謝您訪問上玉集團公司網站,如有任何疑問您可以撥打我們的全國熱線電話:400-887-6587,我們一定會盡心盡力為您提供優質的服務。


法蘭浮動球閥PN1.6MPa主要連接尺寸


公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 80 95 107 142 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410



 法蘭浮動球閥PN2.5MPa主要連接尺寸


公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 320 400 400 550
H 59 63 75 97 107 142 152 178 252 272 342 345
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500



法蘭浮動球閥PN4.0MPa主要連接尺寸



公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 320 400 400 550
H 59 63 75 97 107 142 152 178 252 272 342 345
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500




法蘭浮動球閥PN6.4MPa主要連接尺寸



公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 165 190 216 229 241 292 330 356 432 508 559 660
H 59 63 75 97 107 142 152 178 252 272 305 398
W 130 130 160 230 230 400 400 700 1000 1100 1500 1800



法蘭浮動球閥PN10.0MPa主要連接尺寸



公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 165 190 216 229 241 292 330 356 432 508 559 660
H 59 63 75 97 107 142 152 178 252 272 305 398
W 130 130 160 230 230 400 400 700 1000 1100 1500 1800
